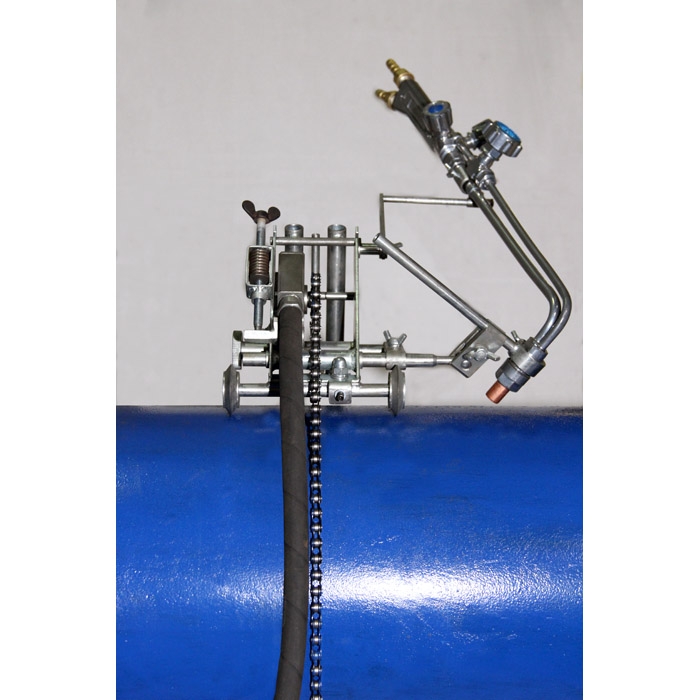

Механическое малогабаритное приспособление для перемещения горелки ММРТ-101 для кислородной и воздушно-плазменной резки стальных труб диаметром от 300 до 1420 мм.

Предназначена для работы в полевых условиях и в условиях предприятия.

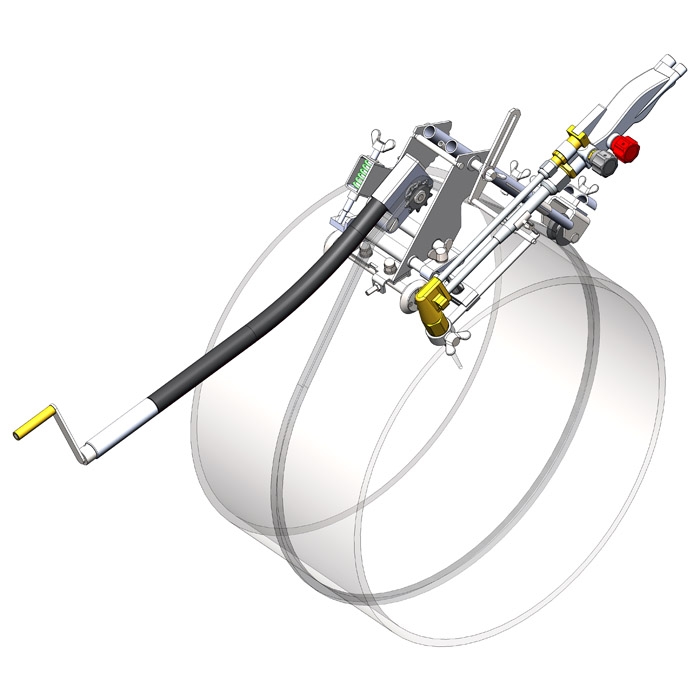

Механическому малогабаритному приспособлению для перемещения горелки ММРТ-101 для кислородной и воздушно-плазменной резки труб не требуется электропитания, перемещение каретки осуществляется ручным приводом за счёт дистанционной передачи вращения на редуктор посредством гибкого вала и цепи, состоящей из штампованных звеньев. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы.

За счет дополнительных настроек резчик имеет возможность выводить рез в точку начала.

Лёгкое, малогабаритное, простое в обслуживании, не требует высокой квалификации персонала.

Выполняет: перемещение горелки для резки с разделом кромок и резку под углом к оси по нанесённой разметке.

Приспособление осуществляет перемещение устройства (типа «МАЯК-2» - поставляется опционально) при орбитальной прямолинейной разделительной резке.

Приспособление осуществляет перемещение устройства (типа «МАЯК-2» - поставляется опционально) при орбитальной прямолинейной резке с углом под фаску.

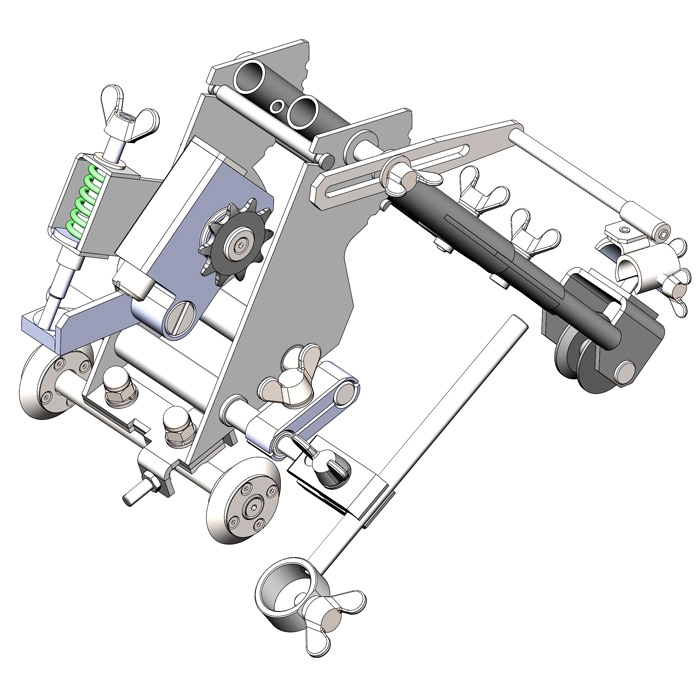

Состав изделия

	1. Гибкий вал ; 2. Каретка с редуктором в сборе ; 3. Направляющая со штангами в сборе ;	4. Держатель резака ; 5. Трубка держателя резака ; 6. Цепь с соединительными звеньями ;
